Паронитовые фланцевые прокладки для труб ⌀15-200 мм
На горячей линии резиновая фланцевая прокладка быстро теряет упругость, и фланец начинает пропускать. Паронитовые прокладки ПОН-Б держат до +450 °C и 6,4 МПа — их ставят на отопление, горячую воду, пар и газ. Двенадцать размеров под фланцы от Dу 15 до Dу 200 мм, толщина 2 мм.
Изделие выпускается в следующих вариациях:
 | Арт. 2.9.25. Паронитовая фланцевая прокладка Dу 15 мм (20*50 мм) |
| Арт. 2.9.26. Паронитовая фланцевая прокладка Dу 20 мм (25*60 мм) |
| Арт. 2.9.27. Паронитовая фланцевая прокладка Dу 25 мм (29*69 мм) |
| Арт. 2.9.28. Паронитовая фланцевая прокладка Dу 32 мм (38*81 мм) |
| Арт. 2.9.29. Паронитовая фланцевая прокладка Dу 40 мм (45*91 мм) |
| Арт. 2.9.30. Паронитовая фланцевая прокладка Dу 50 мм (57*106 мм) |
| Арт. 2.9.31. Паронитовая фланцевая прокладка Dу 65 мм (75*126 мм) |
| Арт. 2.9.32. Паронитовая фланцевая прокладка Dу 80 мм (87*141 мм) |
| Арт. 2.9.33. Паронитовая фланцевая прокладка Dу 100 мм (106*161 мм) |
| Арт. 2.9.34. Паронитовая фланцевая прокладка Dу 125 мм (132*191 мм) |
| Арт. 2.9.35. Паронитовая фланцевая прокладка Dу 150 мм (161*216 мм) |
| Арт. 2.9.36. Паронитовая фланцевая прокладка Dу 200 мм (216*271 мм) |
Описание
Какие задачи решает
Горячие среды. Отопление, горячее водоснабжение, паропроводы — паронит работает в диапазоне от −50 до +450 °C.
Газ и промышленные трубопроводы. Материал стоек к нейтральным и инертным газам, нефтепродуктам, аммиаку, спиртам и растворам солей.
Высокое давление. Предел — 6,4 МПа, а если среда — пресная перегретая вода, 4 МПа.
Стандартные фланцы. Прокладки сделаны по ГОСТ 15180-86 и встают на фланец без подгонки.
Ремонт арматуры. Задвижку, насос или фильтр сняли на обслуживание — при сборке ставят новую прокладку.
Где пригодится
Эксплуатационным службам, монтажным организациям, котельным, тепловым пунктам и предприятиям с паровыми и газовыми линиями.
Как подобрать
Ориентир — условный проход фланца, который совпадает с размером трубы. Внутренний × наружный диаметр прокладок:
- Dу 15–25: 20 × 50, 25 × 60, 29 × 69 мм;
- Dу 32–50: 38 × 81, 45 × 91, 57 × 106 мм;
- Dу 65–100: 75 × 126, 87 × 141, 106 × 161 мм;
- Dу 125–200: 132 × 191, 161 × 216, 216 × 271 мм.
На что обратить внимание
Если по трубе идёт вода не горячее +80 °C, хватит резиновой прокладки. ПОН-Б содержит асбест — за счёт волокна он и выдерживает до +450 °C; безасбестовый паронит работает только до +150 °C. Перед заменой отключите участок и дайте трубе остыть, старую прокладку снимите целиком. Болты затягивайте по кругу в несколько подходов, не допуская перекоса.
Характеристики
| Условный проход | Dу 15–200 мм, 12 размеров |
| Толщина | 2 мм |
| Материал | паронит ПОН-Б, ГОСТ 481-80 |
| Стандарт прокладок | ГОСТ 15180-86 |
| Температура | −50…+450 °C |
| Давление | 6,4 МПа (перегретая вода — 4 МПа) |

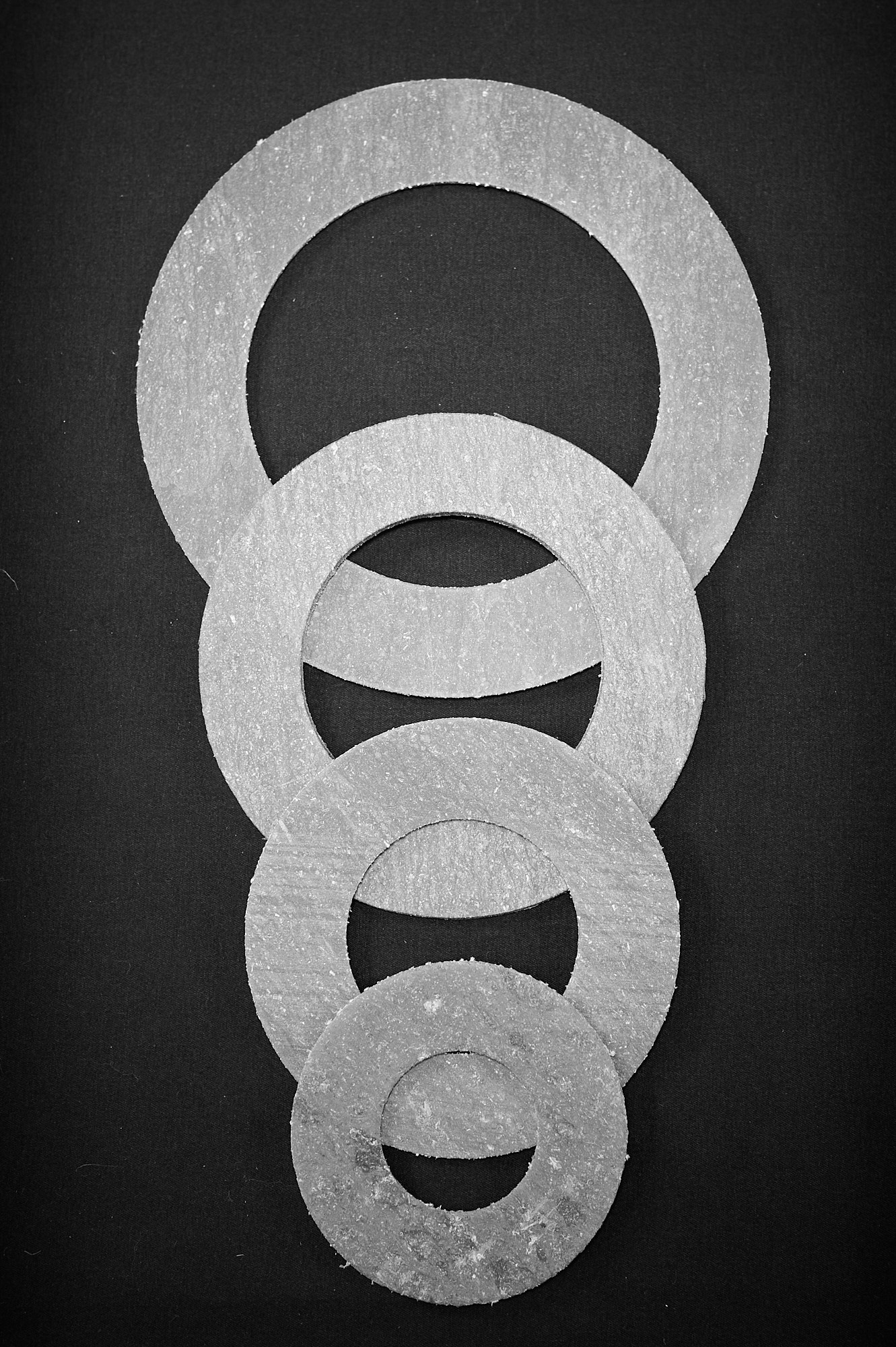

Фотографии
