Кронштейн универсальный угловой радиаторный К 7.3, К 7.8
Штыревому кронштейну нужны точная разметка и плотная стена. Если стена неровная или старые отверстия мешают, выручает угловой кронштейн К7.3 или усиленный К7.8: он крепится пластиной через пазы, положение легко подправить, а нагрузка расходится на несколько точек крепления.
Изделие выпускается в следующих вариациях:
 | Арт. 1.1.2.8. Кронштейн универсальный угловой радиаторный К 7.3 |
 | Арт. 1.1.2.9. Кронштейн универсальный угловой усиленный К 7.8 |
Описание
Какие задачи решает
Ошибка в разметке. Продольные и поперечные пазы пластины дают сдвинуть кронштейн вверх, вниз или в сторону — сверлить заново не придётся.
Неровная стена. Кронштейн выставляют по уровню, пока шурупы не затянуты, и только потом фиксируют окончательно.
Замена старого крепления. Если прежние отверстия не совпадают с новым радиатором, пазы помогают обойти их.
Тяжёлый или широкий радиатор. У К7.8 пластина 50 × 65 мм и полка 120 мм вместо 40 × 50 и 100 мм у К7.3. Он же нужен, когда радиатор отнесён дальше от стены.
Радиатор не должен смещаться. Коллектор ложится в фигурный вырез полки, а продольное ребро жёсткости не даёт полке прогибаться.
Где пригодится
В квартирах и частных домах — при монтаже нового отопления, перевеске и замене алюминиевых радиаторов. Особенно выручает на стенах с неровной поверхностью и там, где после старого крепления остались отверстия.
Как установить
Радиатор примеряют к стене и отмечают места кронштейнов под коллекторами. Затем через пазы размечают и сверлят отверстия, прикручивают кронштейны, выравнивают их по уровню и только после этого затягивают шурупы. Остаётся уложить коллектор в вырез полки.
На что обратить внимание
Шурупы и дюбели покупают отдельно, под материал стены: в бетон и кирпич — обычный дюбель с шурупом, в пористые блоки — специальный. Кронштейны продаются в коробках по 100 шт. — удобно для бригад и объектов, где радиаторов много.
Характеристики
| Назначение | алюминиевые секционные радиаторы |
| К7.3 (универсальный) | пластина 40 × 50 мм, полка 100 мм, пазы 25 × 6 и 10 × 6 мм, 65 г |
| К7.8 (усиленный) | пластина 50 × 65 мм, полка 120 мм, пазы 31 × 6 и 15 × 6 мм, 100 г |
| Сталь | холоднокатаная 08ПС, ГОСТ 19851-74, толщина 2 мм |
| Цвет | белый, порошковая эмаль RAL 9016 |
| Крепёж к стене | не входит в комплект |
| Упаковка | коробка, 100 шт. |

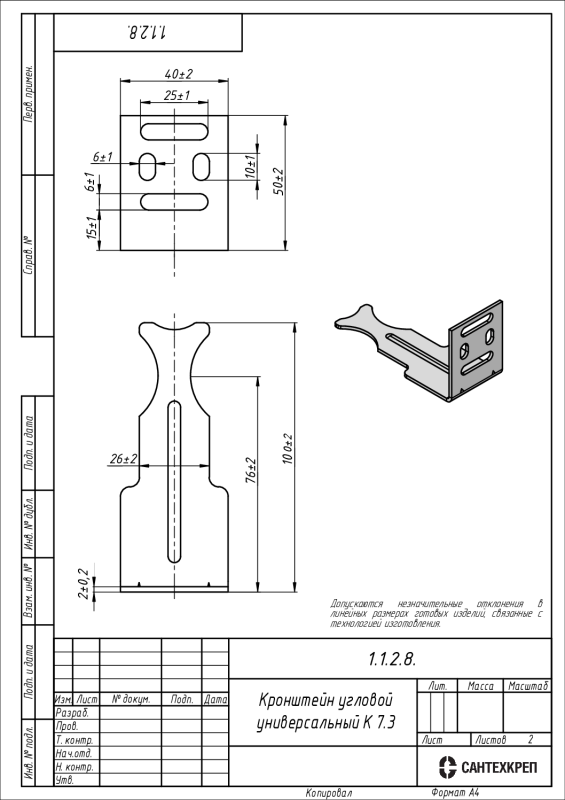

Чертёж

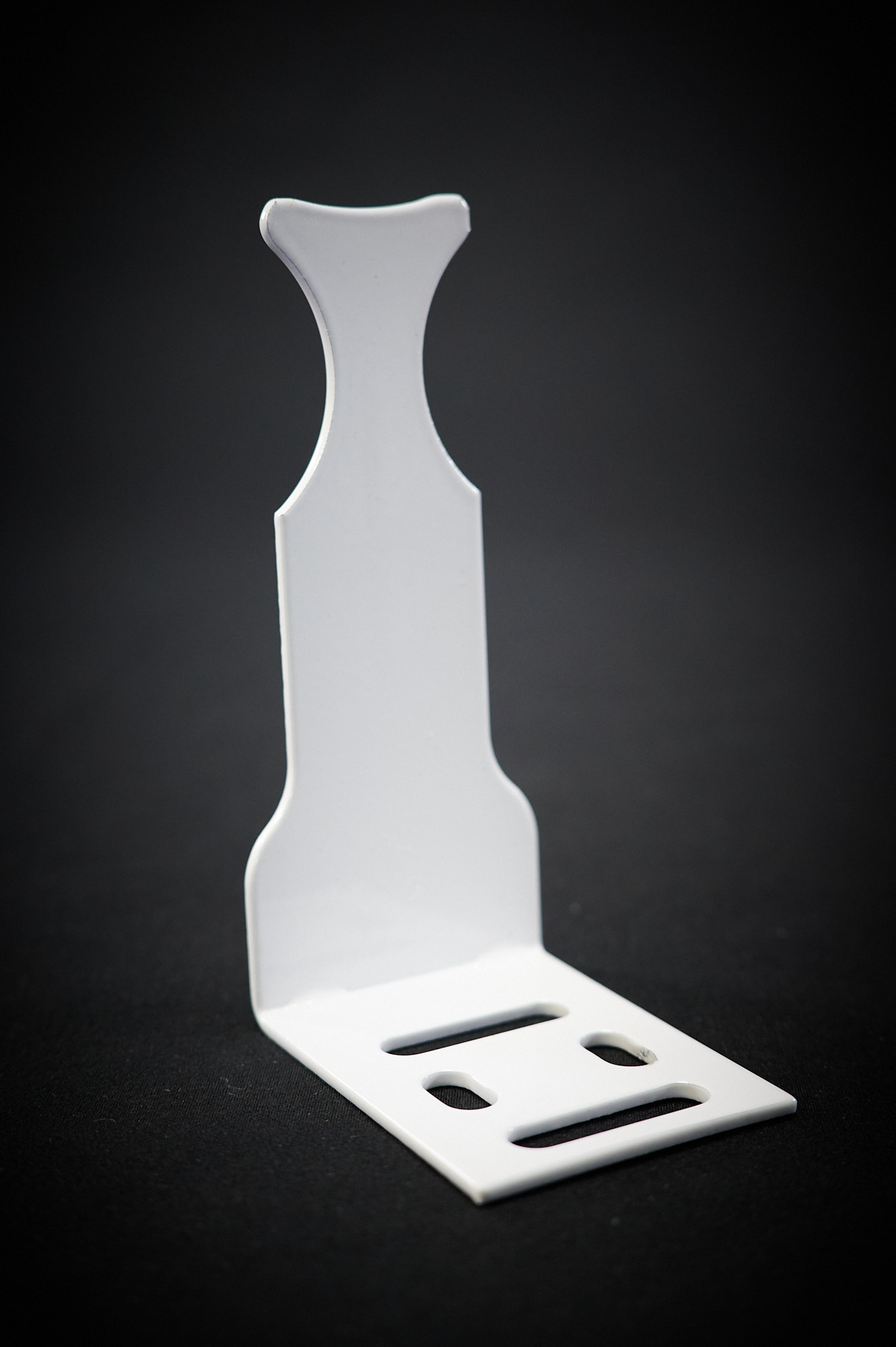

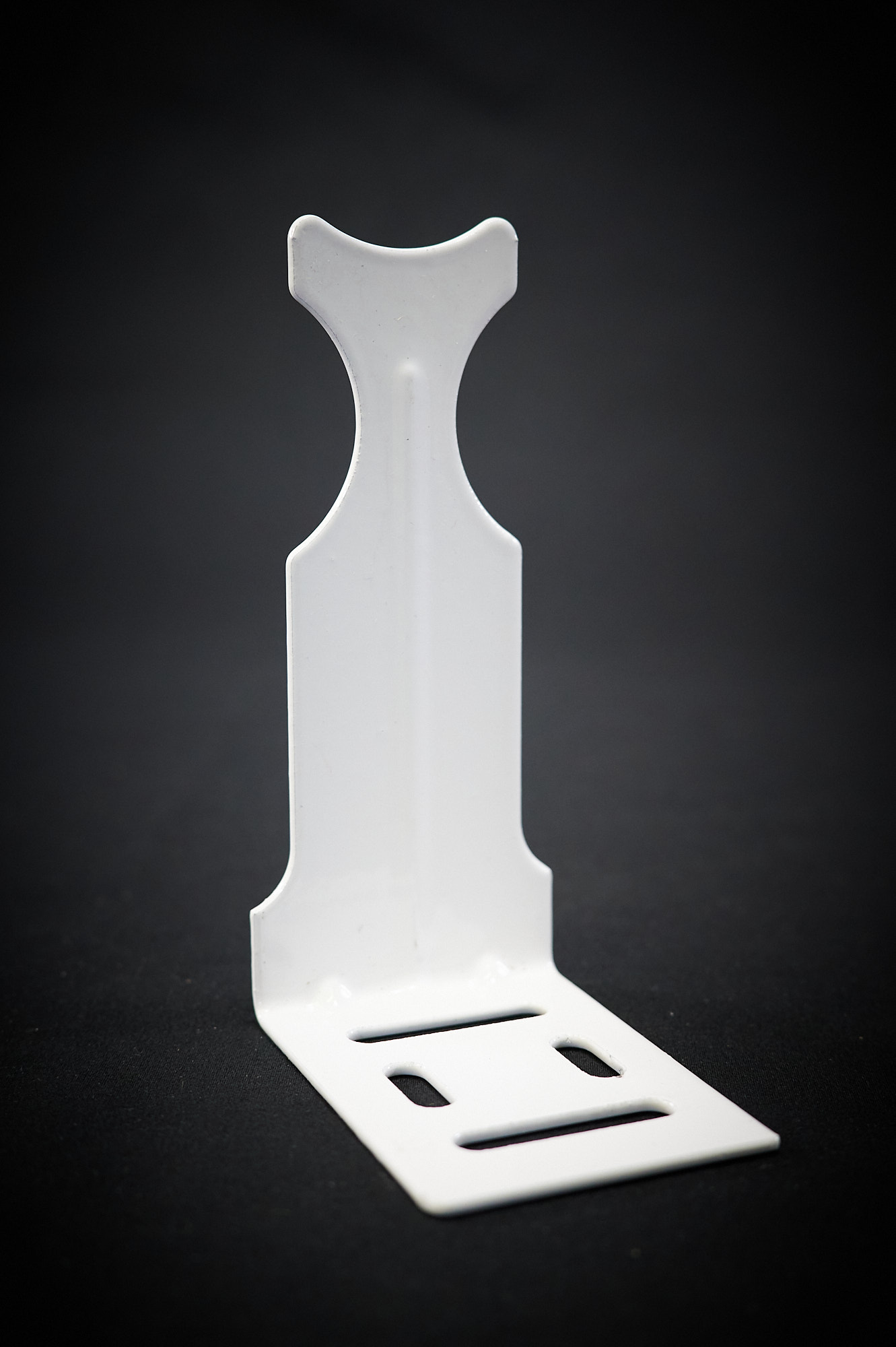

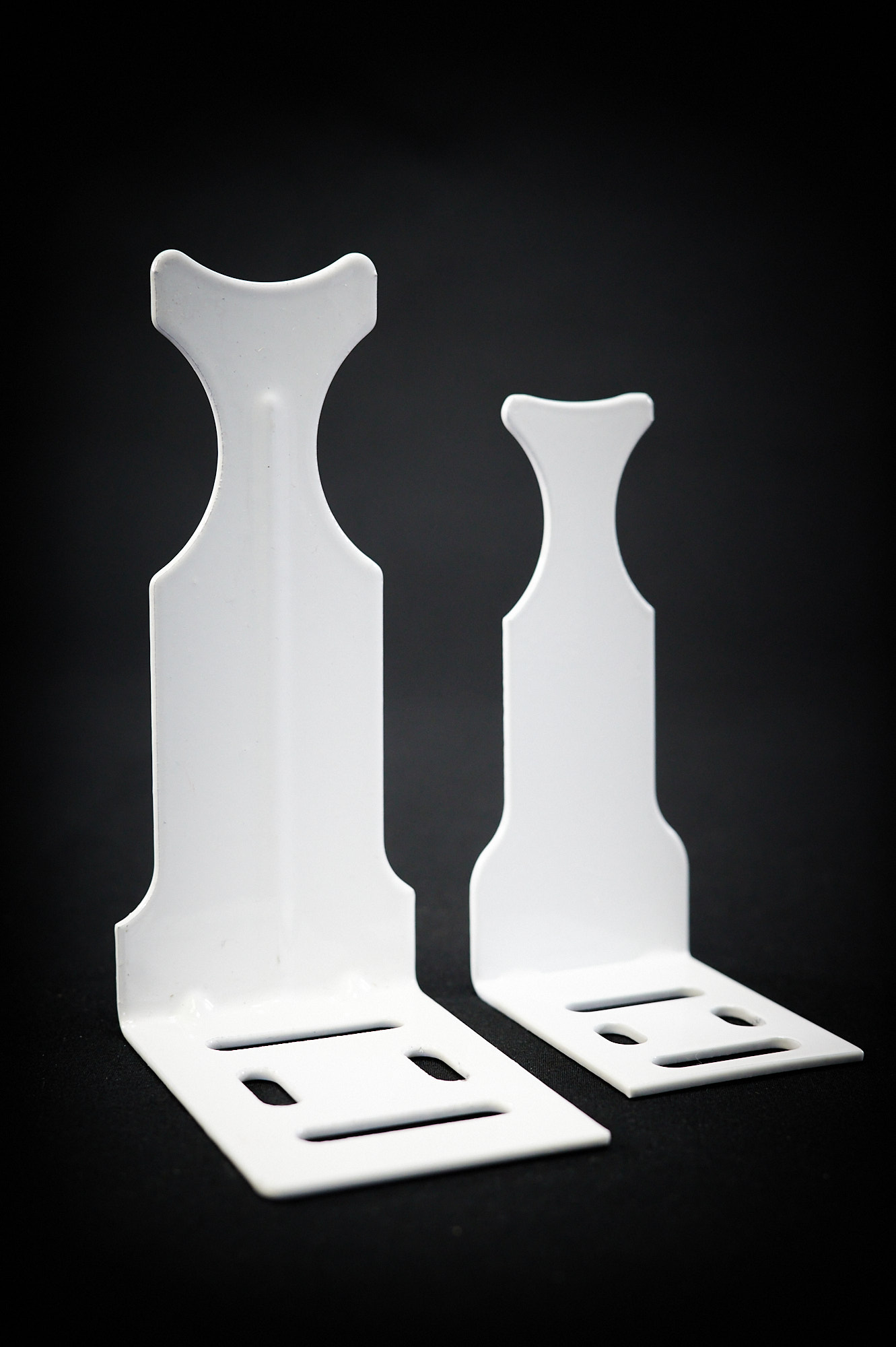

Фотографии
