Кронштейны расширительного бака
Когда расширительный бак висит прямо на трубе, его вес нагружает соединения, и со временем они могут потечь. Кронштейн К20.1 или К20.2 берёт бак объёмом до 25 л на себя и передаёт нагрузку на стену.

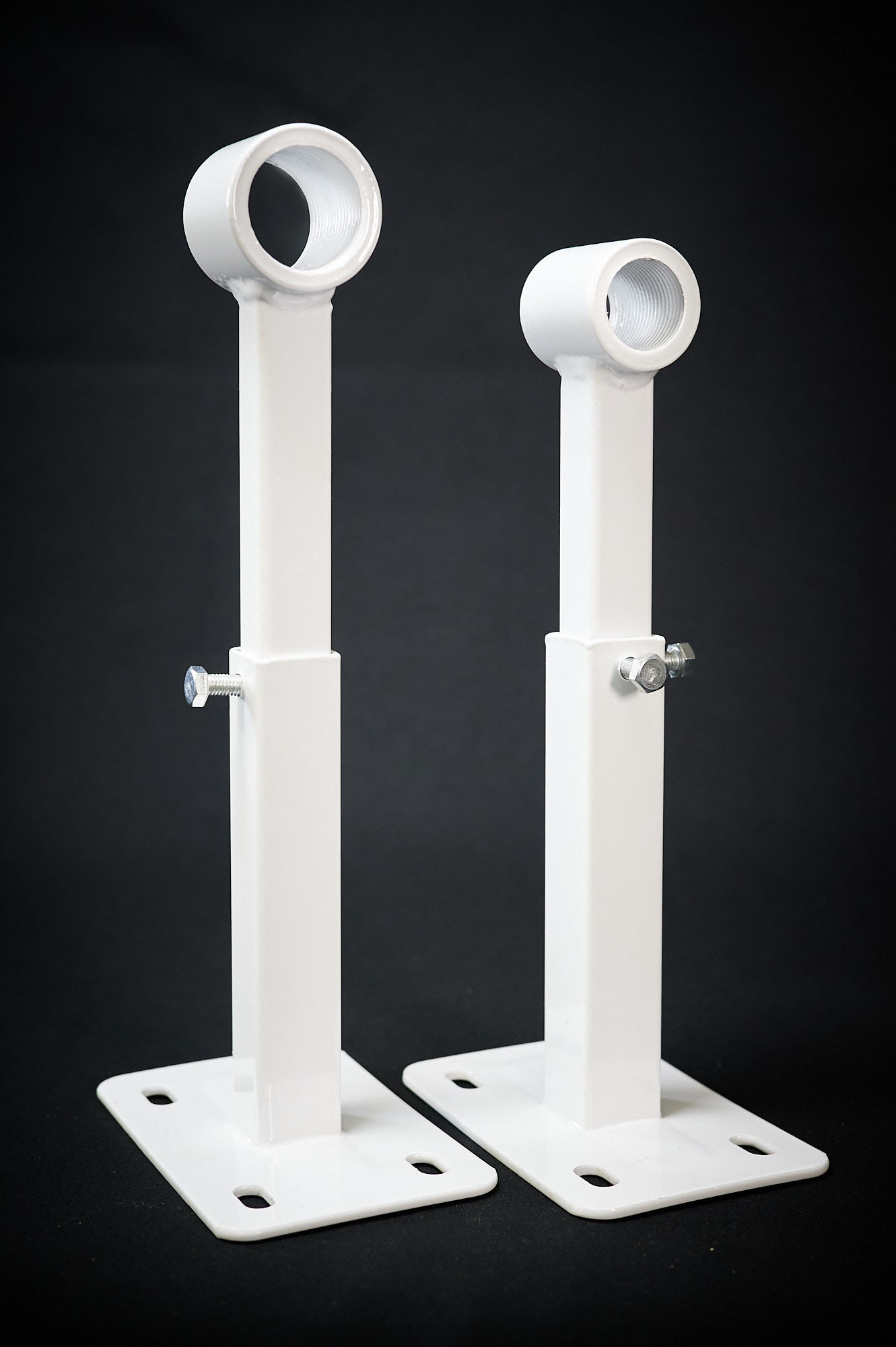

Изделие выпускается в следующих вариациях:
 | Арт. 1.1.4.1. Кронштейн расширительного бака 3/4″ К 20.1 |
 | Арт. 1.1.4.2. Кронштейн расширительного бака 1″ К 20.2 |
Описание
Какие задачи решает
Снять нагрузку с трубопровода. Бак вкручивается в муфту кронштейна, а не держится на трубе и фитингах.

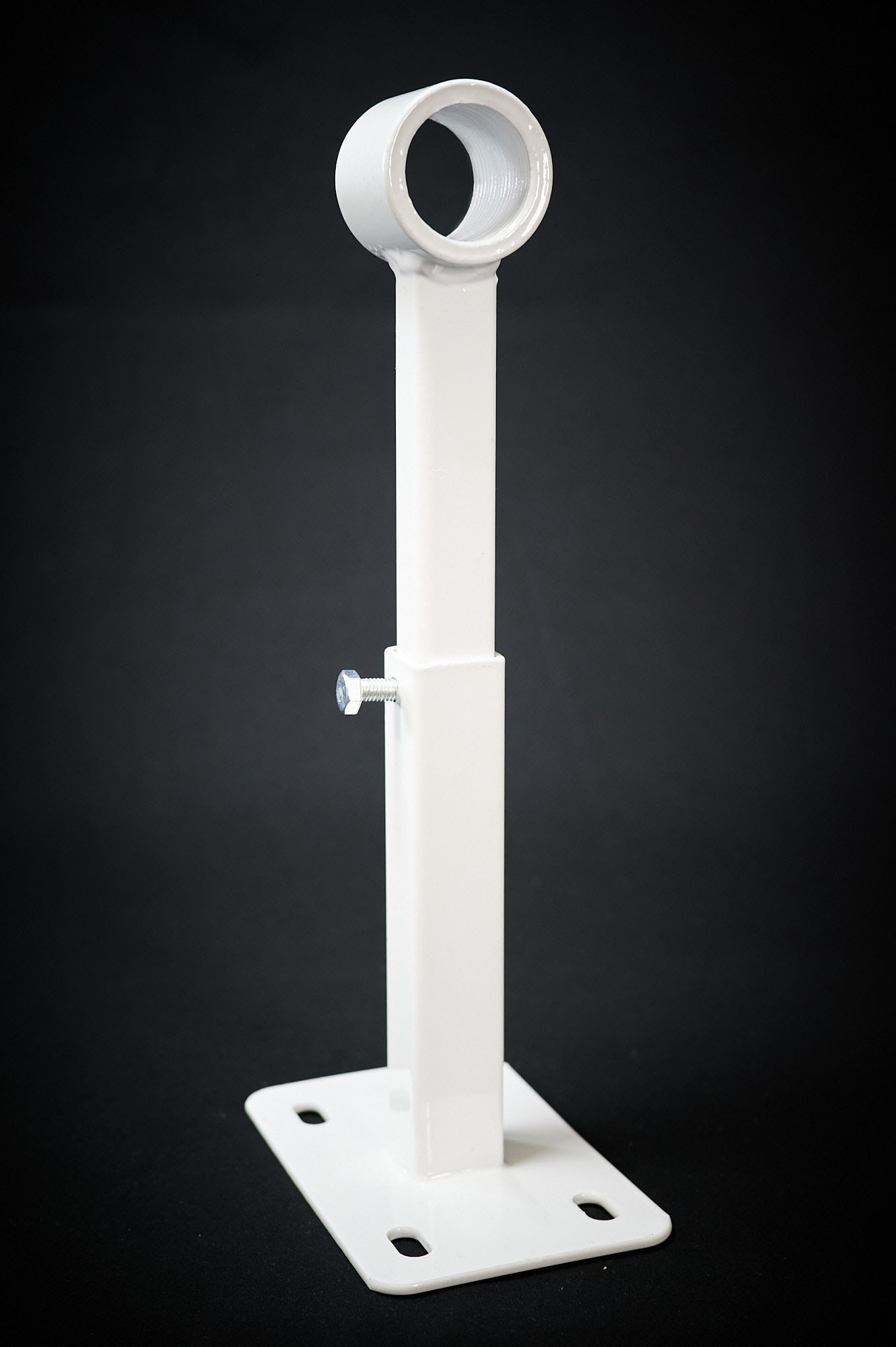

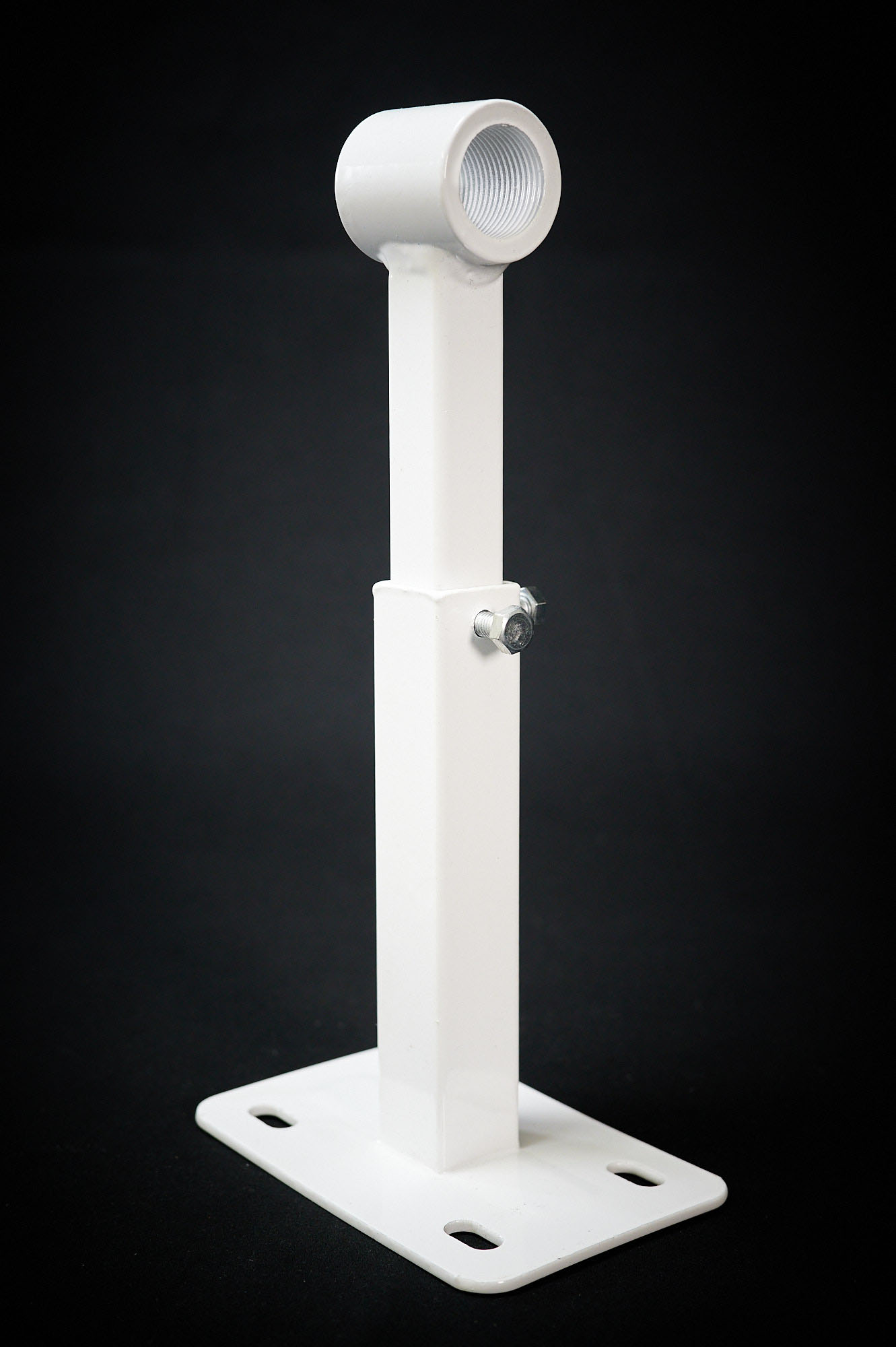

Разместить бак там, где удобно. Телескопическая консоль выдвигается от 180 до 230 мм до центра бака — так проще обойти трубы и соседнее оборудование. Выбранное положение фиксируют болтами М6.
Подойти к патрубку бака. Муфта выпускается под две резьбы: 3/4″ — у К20.1 и 1″ — у К20.2.
Выдержать вес бака. Основание штампуется из стали толщиной 3 мм, консоли из профильной трубы проварены с четырёх сторон, покрытие — белая порошковая эмаль.
Где пригодится
В котельных, технических помещениях и частных домах — для расширительных баков отопления, гидроаккумуляторов и баков водоснабжения. Для баков, которые крепят хомутами, выпускается отдельный кронштейн с двумя хомутами.
Как установить
Сначала сверьте резьбу муфты с патрубком бака — она должна совпадать. Основание крепят к стене подходящим для неё крепежом, выставляют вынос и затягивают болты. Резьбу патрубка уплотняют, бак вкручивают в муфту, затем подключают к системе и проверяют соединения.
Характеристики
| Исполнения | К20.1 — муфта 3/4″, 650 г; К20.2 — муфта 1″, 700 г |
| Для баков | объёмом до 25 л |
| Вынос до центра бака | 180–230 мм, регулируется |
| Консоль | телескопическая, профильные трубы 25 × 25 и 20 × 20 мм |
| Основание | сталь 08 ПС, 3 мм |
| Цвет | белый |
