Арт: 1.1.4.3.

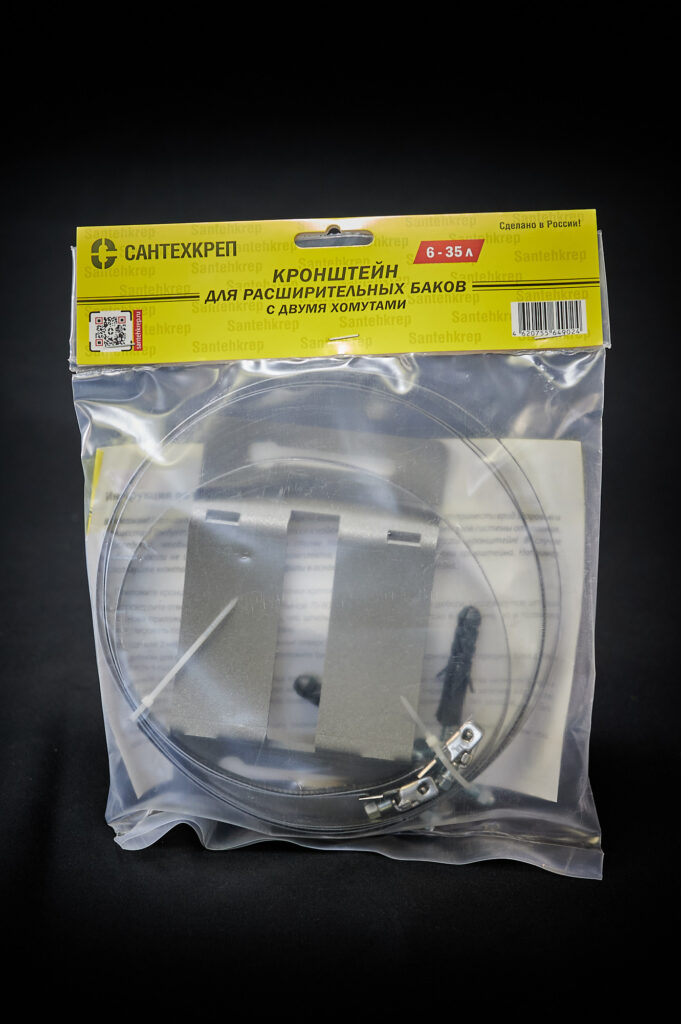

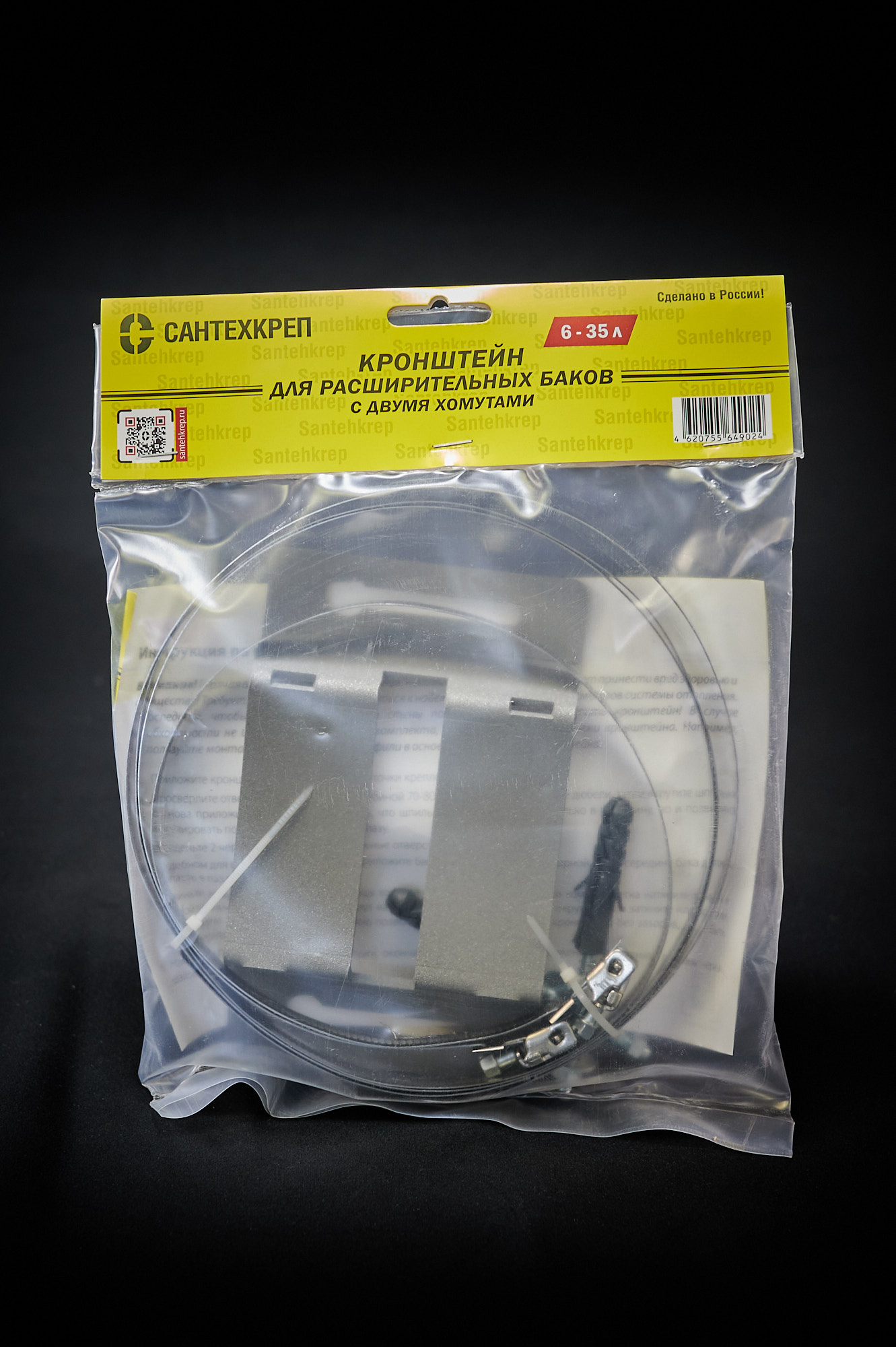

Кронштейн для расширительных баков 6-35 л с двумя хомутами

Расширительный бак на 6–35 литров вместе с водой весит заметно, и держать его только на трубной резьбе ненадёжно. Кронштейн с двумя хомутами переносит нагрузку на стену: бак притягивается к нему нержавеющими хомутами, а сам кронштейн садится на шпильки в стене.

Исполнение:

	Арт. 1.1.4.3. Кронштейн для расширительных баков 6-35 л с двумя хомутами

3D Модель

Примечание: левая кнопка мыши — вращение. Правая — сдвиг. Колесо — масштабирование.

Описание

Какие задачи решает

Бак висит на трубе. Кронштейн принимает вес бака и снимает нагрузку с резьбового соединения.

Бак должен стоять ровно и не сползать. Поясной сварной шов посередине корпуса ложится в паз кронштейна, а два червячных хомута шириной 12 мм и длиной 1250 мм прижимают бак без зазора.

Отверстия просверлены чуть неточно. Кронштейн надевается на шпильки через проушину и паз, поэтому его выравнивают уже на стене.

Влажное помещение. Хомуты из нержавеющей стали AISI 304 (A2) подходят для котельных и других помещений с повышенной влажностью.

Нет времени искать крепёж. Дюбели 10 × 50 мм, шпильки М6 × 80 мм, гайки и увеличенные шайбы уже в упаковке — понадобятся только дрель с буром 10 мм и ключи на 7 и 10 мм.

Где пригодится

В котельных частных домов, санузлах и сантехнических шкафах, подсобных и технических помещениях — для баков систем отопления и водоснабжения. Бак на стене не занимает место на полу.

Как установить

В стене сверлят два отверстия Ø10 мм глубиной 70–80 мм, ставят дюбели и вкручивают шпильки. Бак удобнее закрепить на кронштейне, положив его на стол: хомуты продевают в отверстия кронштейна, совмещают шов с пазом, заводят концы в замки и затягивают ключом на 7 мм. Готовую сборку надевают на шпильки и притягивают гайками через шайбы ключом на 10 мм.

На что обратить внимание

Подойдёт бак диаметром не больше 380 мм. Хомуты затягивают равномерно, ровной окружностью: бак должен прилегать плотно, но без лишнего усилия. Заполненный бак с горячей водой под давлением — серьёзная нагрузка, поэтому на непрочной стене штатный крепёж заменяют другим или ставят кронштейн на монтажную шину либо C-профиль.

Характеристики

Для баков	6–35 л, диаметр корпуса до 380 мм
Системы	отопление и водоснабжение
Кронштейн	стальной, окрашенный
Хомуты	червячные, 12 × 1250 мм, нержавеющая сталь AISI 304 (A2), 2 шт.

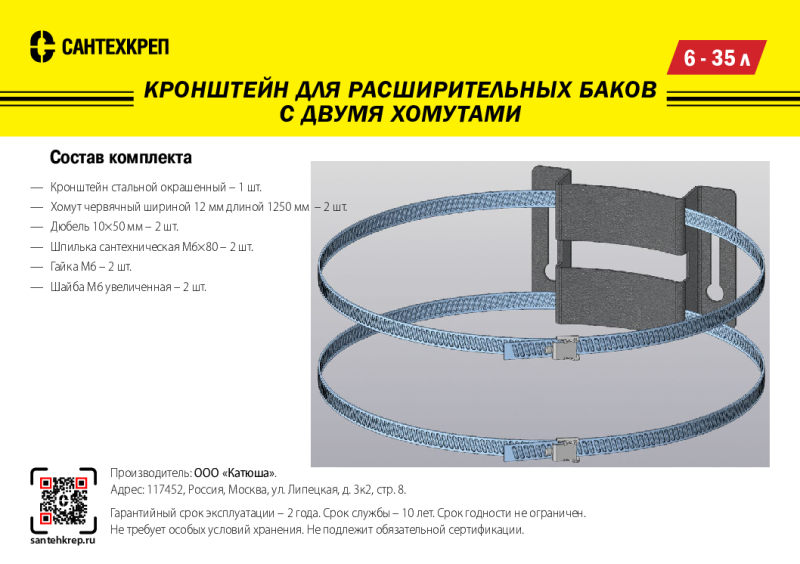

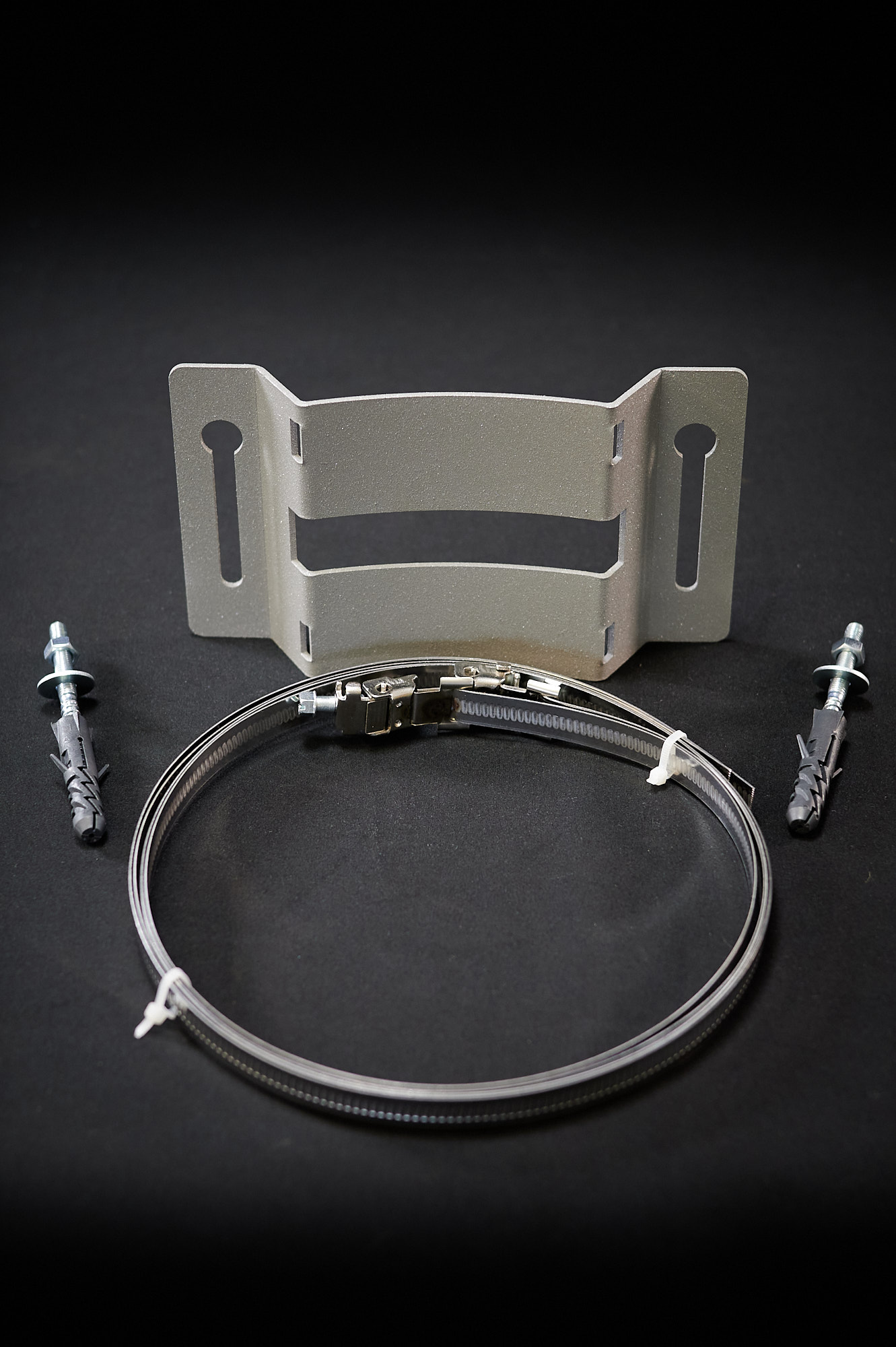

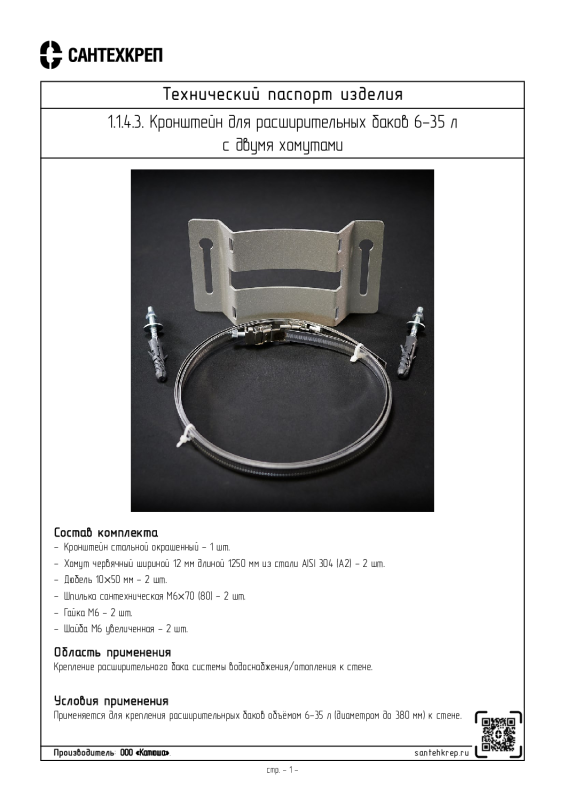

Крепёж к стене	2 шпильки М6 × 80 мм, 2 дюбеля 10 × 50 мм, гайки и шайбы
Гарантийный срок / срок службы	2 года / 10 лет
